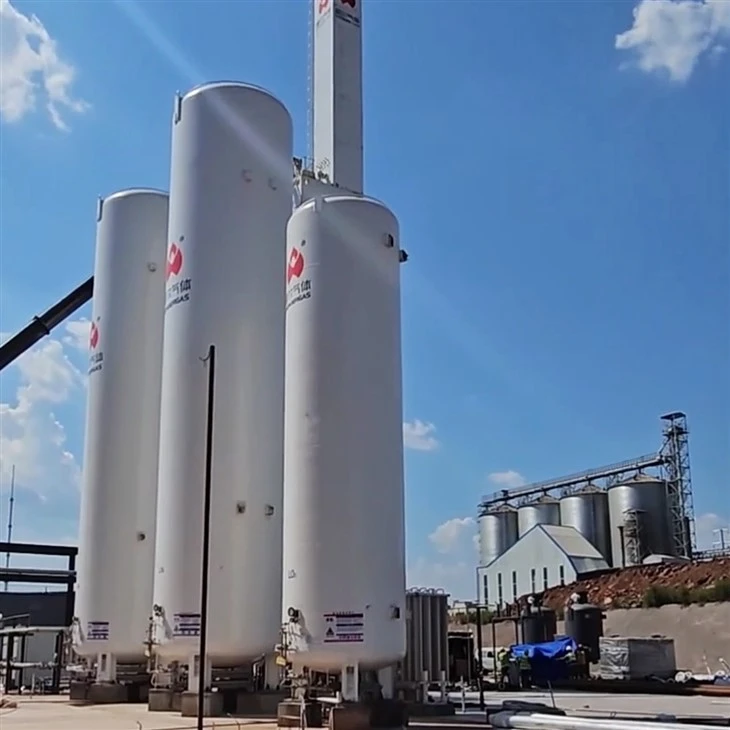

Jedinica za kriogenu separaciju zraka za kemijsku industriju ugljena

U kemijskim projektima za ugljen, stabilan rad rasplinjača izravno ovisi o kontinuiranoj opskrbi kisikom visoke čistoće pod visokim tlakom. Ispravno usklađena kriogena jedinica za odvajanje zraka za kemijsku industriju ugljena nije samo odabir stroja - već ponovno optimiziranje cijele termodinamike odvajanja zraka za vaš specifični proces rasplinjavanja.

Mnoge inženjerske tvrtke i vlasnici postrojenja zanemaruju jednu činjenicu: ASU može predstavljati 15-25% ukupne potrošnje energije kemijske tvornice na ugljen. No smanjenjem tlaka ispuštanja kisika za samo 0,1 MPa smanjuje se energija kompresora za otprilike 6–8%. Ako je ASU projektiran tako da odgovara ulaznom tlaku rasplinjača od prvog dana - umjesto "visokog tlaka pa sniženog" - godišnje uštede energije mogu doseći milijune renminbija.

Kako radi: prvo ukapljite, a zatim razdvojite prema vrelištu

Kriogeno odvajanje zraka konceptualno je jednostavno: komprimirajte, pročistite i ohladite zrak na oko –172 stupnja do –196 stupnjeva dok se ne ukapi, zatim odvojite kisik, dušik i argon u destilacijskoj koloni na temelju njihovih različitih vrelišta.

• Kisik vrije na –183 stupnja

• Dušik vrije na –196 stupnjeva

Unutar sustava s dva stupca, para koja se diže i tekućina koja se spušta neprestano su u kontaktu. Lakši dušik koncentrira se na vrhu, dok se teži kisik skuplja na dnu. Za kemijske primjene ugljena, čistoća kisika obično mora biti veća ili jednaka 99,6%, s kontroliranim sadržajem argona ako je proces rasplinjavanja osjetljiv na inertne tvari.

Kada Shenger Gas dizajnira jedinicu za kriogenu separaciju zraka za kemijsku industriju ugljena, posebnu pozornost posvećujemo sigurnosti glavnog kondenzatora. Kemijska okruženja ugljena mogu nositi tragove ugljikovodika u ASU. Ako se nakupljaju unutar glavnog kondenzatora, rizik se povećava. Zato koristimo potpuno uronjene glavne kondenzatore kao standard, u kombinaciji s mrežnim analizatorima ukupnog ugljikovodika i logikom automatskog pražnjenja - inženjerska praksa koja je naširoko potvrđena (nije jedinstvena za Shenger Gas, ali je strogo provodimo).

Ključni tehnički parametri na prvi pogled

Gornje brojke o energiji temelje se na: tlaku pražnjenja 0,5 MPaG, rashladnoj vodi 32 stupnja, 8000 radnih sati godišnje, blizu razine mora. Mjesta na velikoj nadmorskoj visini ili vrućoj klimi zahtijevaju ponovni izračun.

Energetska učinkovitost: pogledajte dalje od natpisne pločice kompresora

Za procjenu kriogene jedinice za odvajanje zraka za kemijsku industriju ugljena, nemojte samo čitati nazivnu snagu zračnog kompresora. Pogledajte specifičnu snagu po ekvivalentu tekućeg kisika. Ako vaš pomoćni sustav s tekućim dušikom rijetko radi, trebali biste smanjiti višak rashladnog kapaciteta ekspandera.

U našem pristupu dizajnu usredotočeni smo na tri provjerena cilja učinkovitosti:

• Izotermna učinkovitost – kompresor zraka veći ili jednak 72%, kompresor za povećanje tlaka veći ili jednak 75%

• Učinkovitost ekspandera – adijabatska učinkovitost Veća ili jednaka 87% (s kočnim ventilatorom za povrat energije)

• Marža izmjenjivača topline – marža dizajna glavnog izmjenjivača topline zadržana je na 8–12% (veće margine nepotrebno povećavaju pad tlaka)

Još jedna stvar koja se često zanemaruje: energija regeneracije molekularnog sita. Preporučujemo dvokrevetne regeneratore s temperaturom regeneracijskog plina od 220 stupnjeva ±10 stupnjeva - bez pregrijavanja, bez rasipanja pare ili električne energije za grijanje.

Savjeti za tehničke specifikacije (za pakete dizajna procesa)

Ako vaš tim priprema ASU RFQ za projekt kemije ugljena, pobrinite se da su ova četiri parametra jasno definirana:

1. Potreban tlak ispuštanja kisika – Ovo izravno određuje stupnjeve kompresije i snagu. Navedite tlak nakon ulaznog kontrolnog ventila rasplinjača, a ne radni tlak rasplinjača.

2. Krajnja upotreba dušika – samo pročišćavanje? 99,9% je u redu. Sirovina za sintezu amonijaka? Trebate manje od ili jednako 10 ppm O₂.

3. Zahtjevi za smanjenje opterećenja – Kemijska postrojenja za ugljen često slijede opterećenje rasplinjača. Odredite koliko promjena opterećenja po danu i stopu povećanja (možemo postići linearno povećanje veće od ili jednako 1,2%/min).

4. Lokalni ekološki ekstremi – ljetni maksimum vlažnog termometra, zimski minimalni suhi termometar i nadmorska visina. Ova tri broja određuju veličinu rashladnog tornja i usklađivanje ekspandera.

Prilagođeno inženjerstvo: obrnuti dizajn iz bilance mase

Kada Shenger Gas prilagođava jedinicu za kriogenu separaciju zraka za kemijsku industriju ugljena, mi ne samo "mijenjamo veličinu prirubnice". Počinjemo od potpune simulacije Aspen Plus procesa i povezujemo svaku točku:

• Usklađivanje tlaka – Tlak ispuštanja kisika u hladnoj kutiji postavljen je izravno na potreban tlak rasplinjača ±0,05MPa. Nema zasebnog kompresora za povećanje kisika osim ako je cjevovod neuobičajeno dug.

• Kompromisi nusproizvoda – Trebate li ekstrakciju tekućeg argona? Pomoćni sustav s tekućim dušikom? Može li se tekući kisik prodavati? Izbor u potpunosti ovisi o vašim zahtjevima za razdoblje povrata.

• Konfiguracija hladne kutije – Standardna čelična ljuska s izolacijom od perlita. Za prostorno ograničena mjesta, možemo dizajnirati jednu integriranu rashladnu kutiju sa stupovima, izmjenjivačima i cjevovodima sve unutra.

• Instrumenti i kontrola – Dodatna DCS logika automatske promjene opterećenja jednim gumbom, smanjujući intervenciju operatera.

Nikada ne tvrdimo "možemo podnijeti bilo koje stanje." Umjesto toga, jasno vam kažemo: koje promjene parametara utječu na potrošnju energije, a koje uzrokuju pad učinkovitosti pladnja. Na taj način sami donosite odluke o kompromisu.

Usluga: počinjemo kada pošaljete svoje procesne podatke

Usluga Shenger Gas počinje na dan kada primimo vašu listu uvjeta procesa -, a ne dan prije puštanja u rad.

• Front-end – U roku od 15 radnih dana isporučujemo: dijagram bilance mase (sastav i tokovi kisika, dušika, argona), tablicu procijenjene potrošnje energije i preliminarni raspored opreme.

• Tijekom inženjeringa – Nudimo P&ID i opise logike međusobnog zaključavanja za zajednički pregled od strane vaših inženjera procesa i instrumenata. Nema iznenađenja "logika ne radi" na licu mjesta.

• Nakon isporuke –

Smjernice za instalaciju na licu mjesta (ne forsiramo uslugu u paketu; možemo pružiti samo ključne kontrolne točke ako želite)

Obuka operatera (minimalno 5 radnih dana, uključujući analizu stabla grešaka)

Sučelje daljinske podrške (glavni kondenzator ΔT, temperature ležaja ekspandera, trendovi prodora molekularnog sita CO₂ - sve mogu daljinski vidjeti ovlaštene osobe)

Nemamo "nacionalnu servisnu mrežu" s pomoći na cesti 24/7. Ali svaki projekt dobiva jednog posvećenog procesnog inženjera koji ga prati od projektiranja do puštanja u pogon.

Shenger Gas fokusiran je na kriogeno odvajanje zraka. Za kemijske primjene ugljena ne prodajemo gotove "univerzalne" jedinice. Projektiramo prema vrsti plinifikatora, prema uvjetima klijenta. Imamo li više aktivnih kemijskih referenci za ugljen? Ne - i iskreni smo u vezi s tim.

Ali za svaki prijedlog nudimo:

• Potpuni termodinamički izračun

• Izjava o projektiranoj margini za svaki glavni izmjenjivač topline

• Hidraulička provjera svake posude za destilaciju

• I energetsko jamstvo (ako propustimo zajamčenu vrijednost, pregovaramo ugovorom)

Ako provjeravate dobavljače ASU za kemijski projekt ugljena i želite realističan, nepretjeran prijedlog koji se može pratiti - kontaktirajte Shenger Gas Samo nam recite: vrstu rasplinjača, potrebni protok i tlak kisika te lokalne vremenske uvjete. U roku od dva tjedna primit ćete tehničko rješenje spremno za usporedbu.
